Nowość w ofercie AFRISOBasic - Moduł mieszający BRU!

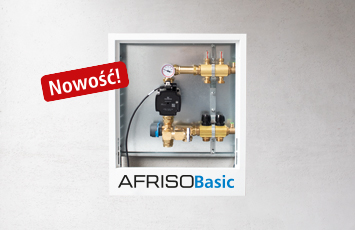

Nowość w AFRISOBasic - Moduł mieszający BRU do ogrzewania podłogowego z zaworem ARV ProClick został zaprojektowany jako łącznik pomiędzy instalacją grzewczą po stronie źródła ciepła, a rozdzielaczem ogrzewania płaszczyznowego (np. podłogowego). Służy do przygotowania czynnika o odpowiedniej temperaturze, który następnie będzie tłoczony do pętli grzewczych rozdzielacza. Wyposażony jest w obrotowy zawór mieszający ARV 362 ProClick. Stopień zmieszania na wyjściu z modułu można ustawić ręcznie, przy użyciu pokrętła zaworu. Zalecamy jednak użycie siłownika elektrycznego ARM ProClick lub odpowiedniego regulatora (np. ACT) do sterowania temperaturą wody zmieszanej. Moduł może być wykorzystywany w połączeniu z rozdzielaczami o ilości obiegów grzewczych od 2 do 18.

BUDOWA

Moduł mieszający BRU składa się z:

  • obrotowego zaworu mieszającego ARV 362 ProClick,
  • pompy obiegowej,
  • dwóch termometrów,
  • mosiężnych elementów łączących.

Moduł mieszający BRU należy połączyć z instalacją grzewczą po stronie źródła ciepła za pomocą dwóch nakrętek GW G1”. Zalecamy użycie zaworów odcinających kulowych do połączenia modułu z instalacją. Do rozdzielacza moduł przykręcany jest również przy użyciu nakrętek GW G1”. Rozdzielacze AFRISOBasic wyposażone są już w komplet nypli z uszczelnieniem do łatwego podłączenia modułu mieszającego. W komplecie z modułem znajdują się dwa wieszaki o rozstawie 220 mm do rozdzielaczy mosiężnych o przekroju belki C7. Wieszaków należy użyć w przypadku gdy łączymy moduł z rozdzielaczem o innym rozstawie przyłączy, niż 220 mm.




ZASADA DZIAŁANIA

Czynnik grzewczy doprowadzony ze źródła ciepła wpływa do obrotowego zaworu mieszającego ARV ProClick. Miesza się w odpowiedniej proporcji zgodnie ze wskazaniem na skali zaworu ARV z czynnikiem płynącym z belki powrotnej rozdzielacza. Czynnik grzewczy wypływa przez przyłącze zaworu dzięki pompie obiegowej i tłoczony jest do belki zasilającej rozdzielacza. Napływ czynnika grzewczego do zaworu ARV ProClick ze źródła ciepła, równoważony jest przez taką sama ilość odpływającego czynnika przez powrót do źródła ciepła, który zlokalizowany jest w trójniku, pod niebieskim termometrem.


KORZYŚCI

Proponowana nowość AFRISOBasic, a mianowicie Moduł mieszający BRU do ogrzewania podłogowego z zaworem ARV ProClick idealnie wpasowuje się w obecne potrzeby Inwestora. Klient potrzebujący ogrzać większe powierzchnie przy zastosowaniu instalacji podłogowej lub systemów ściennych (gdzie oprócz dużej powierzchni dodatkowo wymagany jest zwiększony przepływ czynnika grzewczego) znajdzie rozwiązanie w tym urządzeniu. Jego konstrukcja opiera się na obrotowym zaworze mieszającym o przepływie Kvs 6,3 m3/h. Pozwala to na obsługę rozdzielaczy ogrzewania płaszczyznowego do 18 obwodów, co przy poprawnie wykonanej instalacji daje nam ok 1800 mb rury i ok 260 m² powierzchni grzewczej. Konstrukcja zaworu obrotowego jest odporna na zabrudzenia czynnika, a dzięki temu trudniej o awarię takiego zaworu.

Podsumowując, początkowy wkład inwestycyjny na pewno z biegiem lat zwróci się, a inwestor będzie miał niezawodne rozwiązanie na lata.
